cad区域覆盖怎么用？我们在使用CAD绘图的时候我们可以使用区域覆盖的方法将某个区域个遮挡掉，但是具体该如何使用大部分用户都不是熟悉，由于用的少但是有时候却是非常需要的一个功能。那么在本文中winwin7小编给大家分享介绍下使用CAD进行区域覆盖填充的操作方法。

CAD使用区域覆盖填充的方法：

区域覆盖触及使用方法：

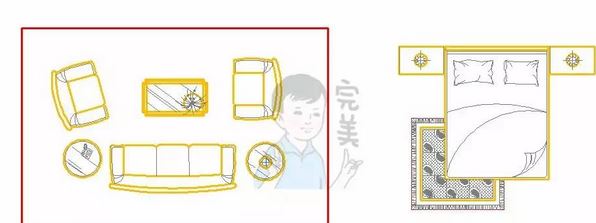

要求：使用命令将左侧红线区域内的物体隐藏不显示，如截图：

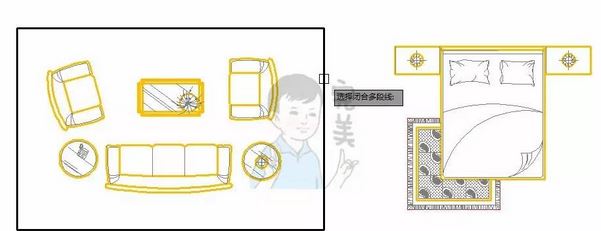

Step1、使用矩形（REC）或多段线（PL）绘制一个矩形，如截图：

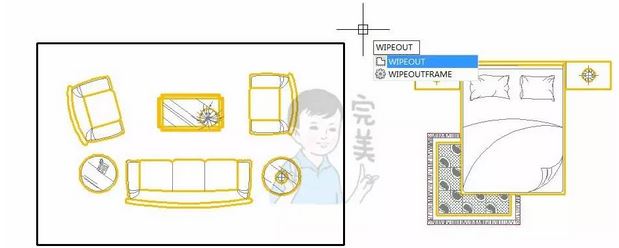

Step2、输入区域覆盖命令（WIPOUT）命令，确定下一步，如截图：

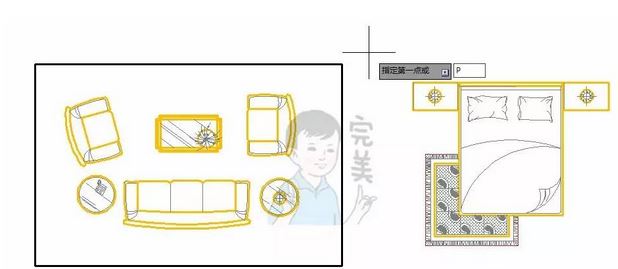

Step3、选择提示多段线（P）或输入P选择多段线，如截图：

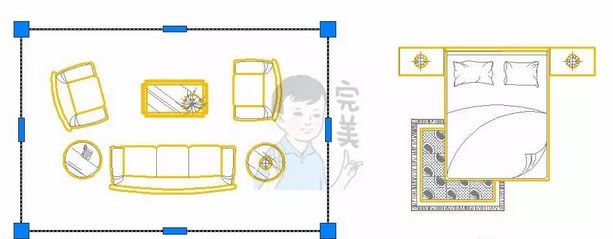

Step4、然后点击图示之前绘制的多段线矩形，如截图：

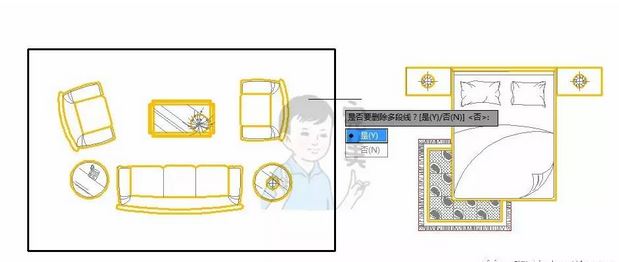

Step5、拾取多段线后出现图示，选择是删除多段线，如截图：

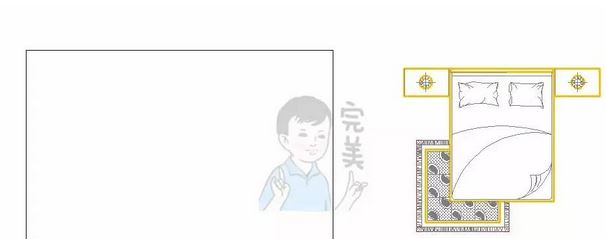

Step6、确定后左侧的沙发等对象消失了（其实是被挡住了），如截图：

Step7、Ctrl+1查看左侧的矩形对象，属性为区域覆盖，如截图：

Step8、区域覆盖对象的作用，挡住后侧对象。

以上便是cad区域覆盖功能的初级使用方法，如果你觉得还不够满足的话那么一起来看一下更加有难度的技巧：

Step1、选择图示的组合床对象为例（如果是块，X分解），如截www.winwin7.com图所示：

Step2、使用多段线（PL）将整个床的外侧边缘描一圈，如截图所示：

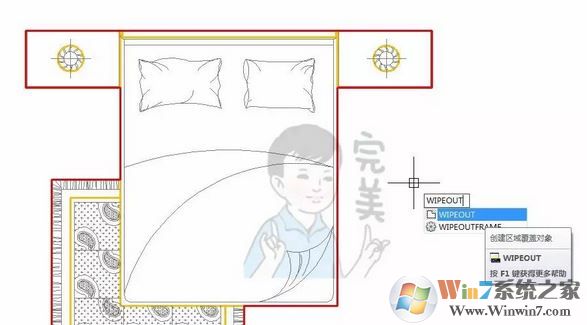

Step3、输入区域覆盖（WIPEOUT）命令，如截图所示：

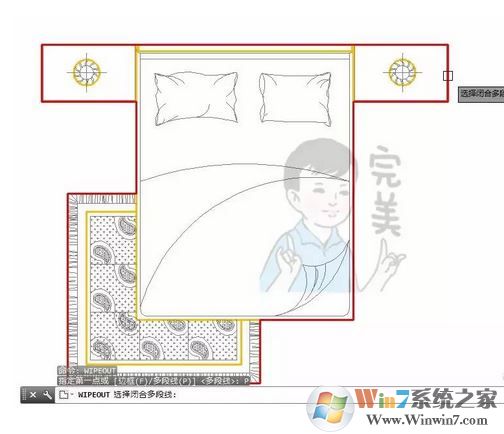

Step4、确定后选择多段线（P）或输入P选择多段线，如截图所示：

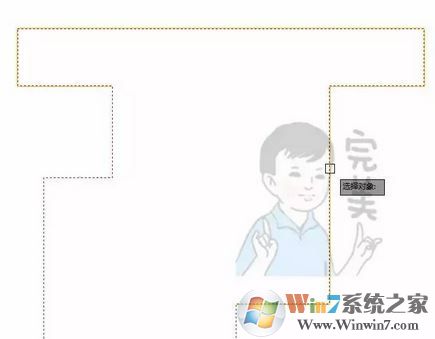

Step5、确定后选择之前绘制的多段线外边线，如截图所示：

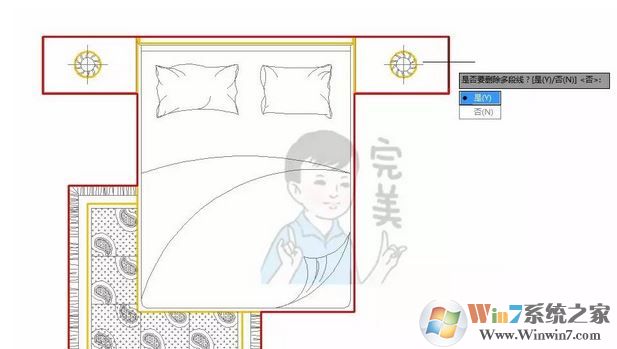

Step6、拾取多段线后，选择是删除多段线，如截图所示：

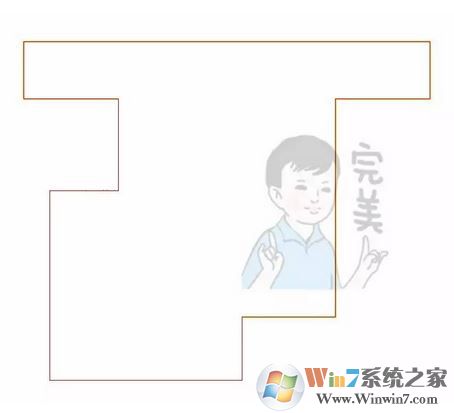

Step7、确定后多段线内原有的床等物体自动消失了，如截图所示：

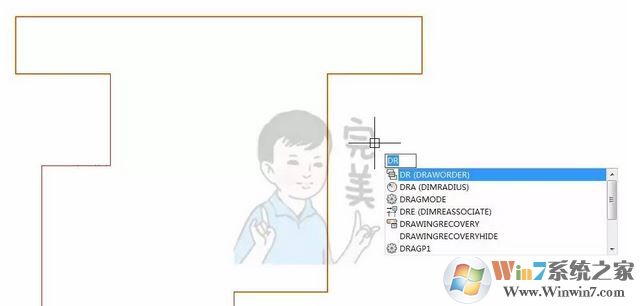

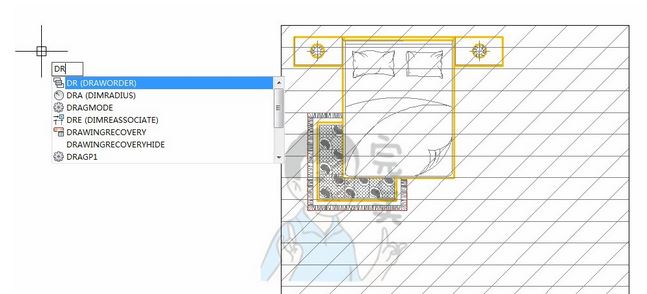

Step8、输入命令DR设置对象前置/后置关系，如截图所示：

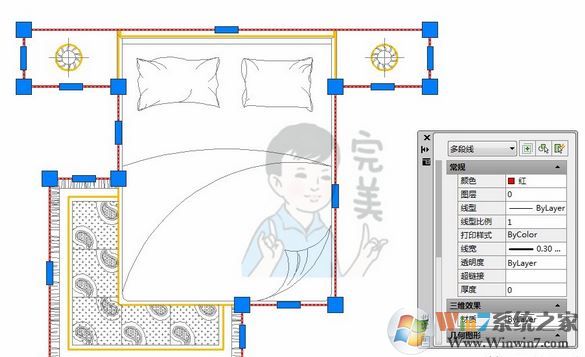

Step9、确定命令后选择当前图示的多段线（属性为区域覆盖），如截图所示：

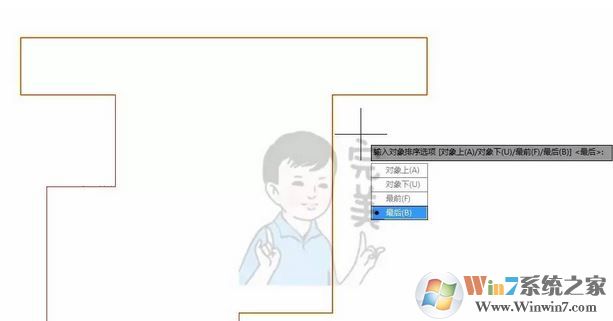

Step10、选择对象后确定选择图示的选项最后（B），如截图所示：

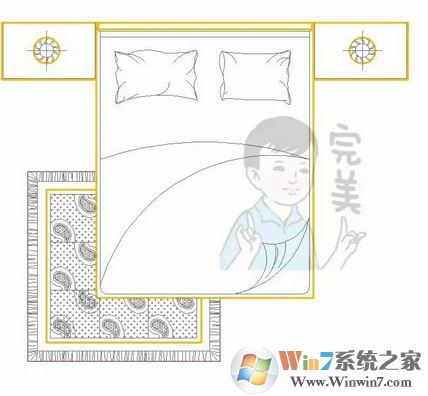

Step11、之前被区域覆盖挡住在后的床等物体出现了，如截图所示：

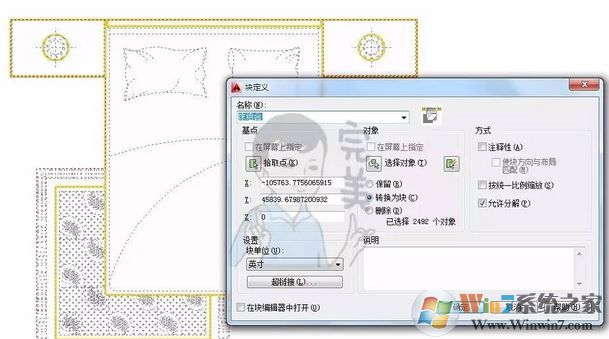

Step12、输入命令（B），把当前所有对象创建为块，如截图所示：

Step13、床物体和生成的区域覆盖边缘线对象是一个整体块，如截图所示：

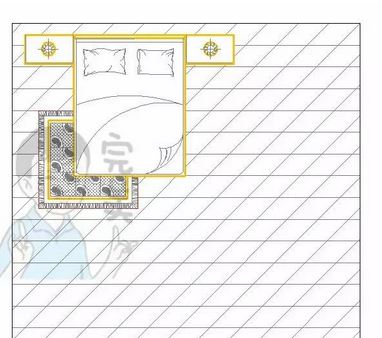

Step14、右侧区域进行（H）填充操作，选择适合的图案如截图所示：

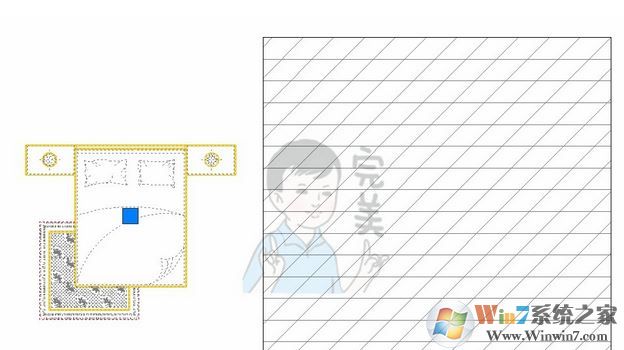

Step15、移动（M）将左侧床移动到房间内填充图案上（无反应）如截图所示：

Step16、再输入命令DR设置对象前置/后置关系如截图所示：

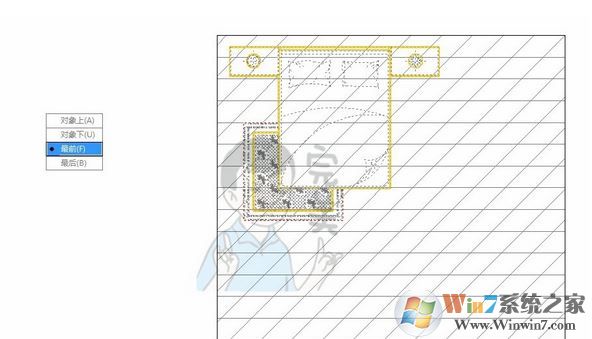

Step17、选择做好的床（块）对象，确定后设置其最前（F）如截图所示：

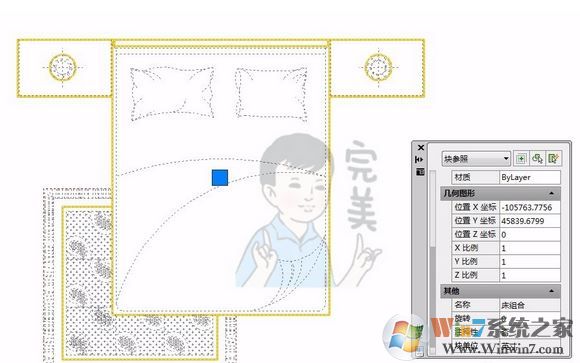

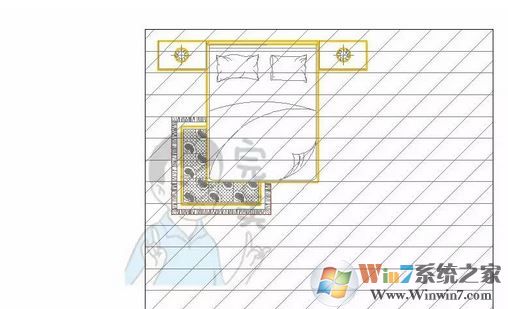

Step18、设置物体最前（F）次序后，显示发生变化如截图所示：

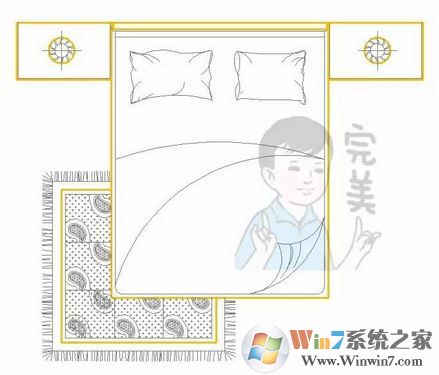

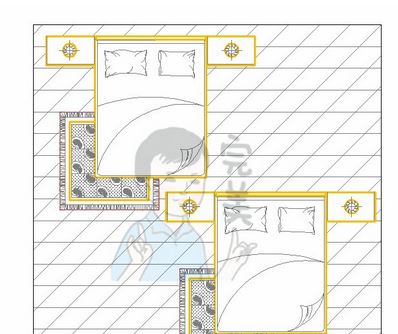

Step19、复制床对象到其他位置，依然显示图示正确效果如截图所示：
